Damper corta fuego para ductos de ventilación

El damper corta fuego, también llamado compuerta cortafuego o templador, es el dispositivo que impide que un incendio se propague por el interior del ducto de extracción hacia el resto del edificio.

Qué es y cómo funciona

Un ducto de extracción atraviesa muros y losas. Sin protección, ese ducto es un camino libre para que el fuego y el humo pasen de la cocina a otros recintos. El damper corta fuego resuelve ese punto: es una compuerta instalada dentro del ducto que permanece abierta durante la operación normal y se cierra automáticamente cuando detecta temperatura de incendio.

El mecanismo más usado es el fusible térmico: una pieza calibrada que se funde al alcanzar una temperatura determinada. Al fundirse libera un resorte, y el resorte cierra la compuerta. No necesita electricidad ni señal externa, que es precisamente lo que se busca — tiene que funcionar aunque se corte la corriente.

Dónde se instala

• En el paso del ducto por muros o losas que separan sectores de incendio
• En la salida de la campana hacia el ducto principal, cuando el proyecto lo exige
• En los ductos que atraviesan recintos distintos al de la cocina
• En instalaciones dentro de edificios con varios usuarios, donde la separación entre sectores es obligatoria

Construcción

• Marco y compuerta en acero, dimensionados según la sección del ducto
• Fusible térmico calibrado, reemplazable
• Mecanismo de resorte que asegura el cierre completo
• Registro de inspección para revisión y mantención
• Fabricación a medida cuando la sección del ducto no es estándar

Por qué importa en una cocina

La grasa acumulada dentro de un ducto es combustible. Un incendio que empieza sobre una freidora o una parrilla encuentra en el ducto un conducto con material inflamable adherido a las paredes y un tiro que lo alimenta con aire. Sin una compuerta que corte ese camino, el fuego viaja. Por eso el damper no es un accesorio opcional del sistema, sino parte del diseño de seguridad, junto con la limpieza periódica del ducto y con ductos correctamente construidos.

Mantención

El damper requiere inspección periódica: verificar que el mecanismo no esté trabado por grasa acumulada, que el fusible esté en buen estado y que la compuerta cierre por completo. Un damper con el eje pegado por grasa no cierra cuando tiene que cerrar. Esa revisión forma parte de la mantención del sistema de extracción.

Qué lo diferencia de otros elementos del ducto

En una instalación de extracción conviven varios dispositivos que se confunden con frecuencia, y conviene distinguirlos porque cumplen funciones distintas:

• Damper corta fuego: cierra automáticamente ante temperatura de incendio. Es un elemento de seguridad pasiva.
• Compuerta de regulación: ajusta el caudal de un ramal. Es un elemento de balanceo, no de seguridad.
• Compuerta antirretorno: impide que el aire vuelva por el ducto cuando el extractor está detenido.
• Registro de inspección: permite acceder al interior del ducto para limpieza. No cierra nada.

Un ducto bien resuelto puede necesitar varios de ellos, y cada uno se ubica donde corresponde según su función.

Tipos según el accionamiento

Por fusible térmico

Es el más usado. Una pieza calibrada se funde a la temperatura de disparo, libera el resorte y la compuerta cierra. No depende de electricidad, que es exactamente lo que se busca en una emergencia.

Con accionamiento eléctrico

Se integra con el sistema de detección del edificio y cierra al recibir la señal. Se usa en instalaciones que exigen control centralizado, y normalmente conserva además el fusible como respaldo.

Qué se revisa en una inspección

• Que el registro de acceso sea alcanzable y se pueda abrir
• Que el eje y el mecanismo no estén trabados por grasa acumulada
• Que el fusible esté íntegro y sea el de la temperatura especificada
• Que la compuerta cierre por completo, sin quedar a medio camino
• Que el resorte conserve tensión

Es la revisión que más se omite, porque el damper no da señales de estar fallando: simplemente no cierra el día que tenía que cerrar. Por eso forma parte del plan de mantención del sistema.

Qué hace exactamente un damper corta fuego

Un damper corta fuego es una compuerta que se cierra automáticamente cuando la temperatura dentro del ducto supera un umbral, normalmente 74 °C mediante un fusible térmico. Su función es cortar el paso del fuego y del humo por el ducto, impidiendo que un incendio de cocina se propague por todo el desarrollo hacia otras zonas del edificio.

Es el elemento que separa un incendio contenido en la cocina de un incendio que alcanza pisos o locales vecinos a través del entrecielo. En edificios con varios locales, galerías y patios de comida, esa diferencia es la que importa.

Cómo funciona

La compuerta se mantiene abierta por un fusible térmico calibrado. Cuando la temperatura del aire dentro del ducto alcanza el umbral, el fusible cede y un resorte cierra la hoja, sellando la sección. El cierre es mecánico: no depende de electricidad ni de señal externa, así que funciona igual con el suministro cortado.

Después de una activación el damper debe revisarse y el fusible reemplazarse. No es un elemento que se rearme solo.

Dónde se instala

• En el paso del ducto entre recintos, cuando atraviesa un muro o losa que separa sectores de incendio.
• En la salida de la campana, en instalaciones donde el ducto recorre zonas habitadas del edificio.
• En cocinas dentro de galerías y patios de comida, donde el ducto pasa por espacios comunes.
• En el arranque del ducto de parrillas a carbón, combinado con supresor de chispas.

Qué hay que exigirle a un damper de cocina

Un damper para extracción de cocina no es el mismo que uno de ventilación general. Tiene que resistir el ambiente que transporta:

• Construcción en acero inoxidable o galvanizado de espesor reforzado, por la grasa y la humedad.
• Acceso para inspección y limpieza: un damper que no se puede revisar se cubre de grasa y deja de cerrar cuando hace falta.
• Sección que calce con el ducto calculado, no una medida estándar que obligue a una reducción.
• Fusible térmico accesible para reemplazo sin desmontar el ducto.

Mantención

El damper se revisa en cada limpieza profunda del ducto, una o dos veces al año según el tipo de cocción. La revisión consiste en verificar que la hoja gira libre, que el resorte tiene tensión y que el fusible está íntegro y limpio. Un damper con la hoja pegada por grasa acumulada es un elemento de seguridad que existe en los planos pero no en la realidad.

Cuándo evaluarlo

Si tu instalación no lo tiene, el momento natural para incorporarlo es junto con una limpieza profunda o con un cambio de ducto, porque el ducto ya está intervenido. En instalaciones nuevas entra en el proyecto desde el cálculo, para que la sección calce sin reducciones.

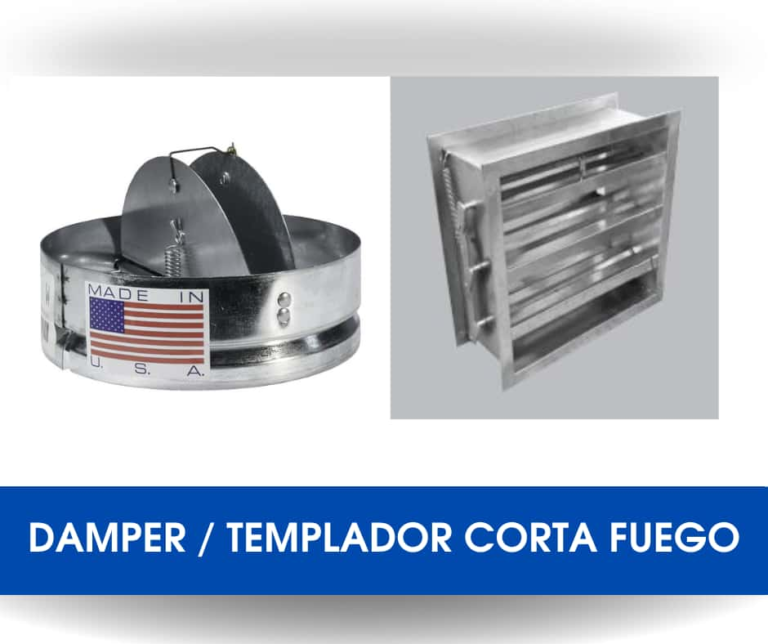

Galería: damper corta fuego

Damper corta fuego y su integración en el recorrido de ductos.
